Jedna stacja, jedna częstotliwość, a w głośnikach dwa różne kanały. Gitara może brzmieć z lewej strony, wokal pozostaje pośrodku, a pogłos rozlewa się szeroko po kabinie samochodu. Radio FM nie wysyła jednak osobnej fali dla każdego głośnika. Całą stereofonię pakuje w jeden starannie ułożony sygnał, który nadal potrafi poprawnie odebrać nawet prosty odbiornik mono.
Najważniejsza zasada: stare radio nie może zamilknąć
Gdy powstawał system stereofonicznego FM, na rynku działały już miliony odbiorników monofonicznych. Nowa emisja nie mogła sprawić, że z dnia na dzień staną się bezużyteczne. Inżynierowie potrzebowali więc rozwiązania zgodnego wstecz: stacja miała nadawać stereo, lecz starsze radio powinno nadal odtwarzać pełny program w mono.
To założenie do dziś opisuje zalecenie ITU-R BS.450, czyli obowiązujący międzynarodowy dokument dotyczący transmisji dźwięku FM w paśmie VHF. Zamiast wysyłać wprost kanał lewy i prawy, nadajnik tworzy z nich dwie inne informacje:
- L+R, czyli sumę kanału lewego i prawego,
- L-R, czyli różnicę między kanałami.
Pierwsza z nich jest zwykłym programem monofonicznym. Odbiornik, który nie zna stereofonii, odczytuje tylko L+R i niczego mu nie brakuje: słyszy oba kanały zmieszane w jednym głośniku. Informacja L-R trafia do innej części sygnału i czeka na odbiornik wyposażony w dekoder stereo.
Co naprawdę znajduje się wewnątrz sygnału FM?
Po zdemodulowaniu stacji FM odbiornik nie dostaje od razu lewego i prawego kanału. Najpierw otrzymuje tak zwany sygnał multipleksowy, często oznaczany skrótem MPX. Można wyobrazić go sobie jako kilka uporządkowanych półek częstotliwościowych.
Na najniższej półce, mniej więcej od 30 Hz do 15 kHz, znajduje się suma L+R. To właśnie obszar dostępny dla radia mono. Nad nim umieszczony jest niewielki ton pilota o częstotliwości 19 kHz. Jeszcze wyżej, wokół 38 kHz, przesyłana jest różnica L-R. Nie jest to dźwięk przeznaczony bezpośrednio dla głośników, lecz techniczna informacja potrzebna do odzyskania przestrzeni stereo.
Aktualna wersja BS.450-4 szczegółowo określa budowę takiego sygnału, poziom pilota oraz relacje fazowe. Dzięki wspólnemu standardowi tuner wyprodukowany przez jedną firmę potrafi zdekodować emisję przygotowaną na sprzęcie zupełnie innego producenta.
Po co radiu ton 19 kHz?

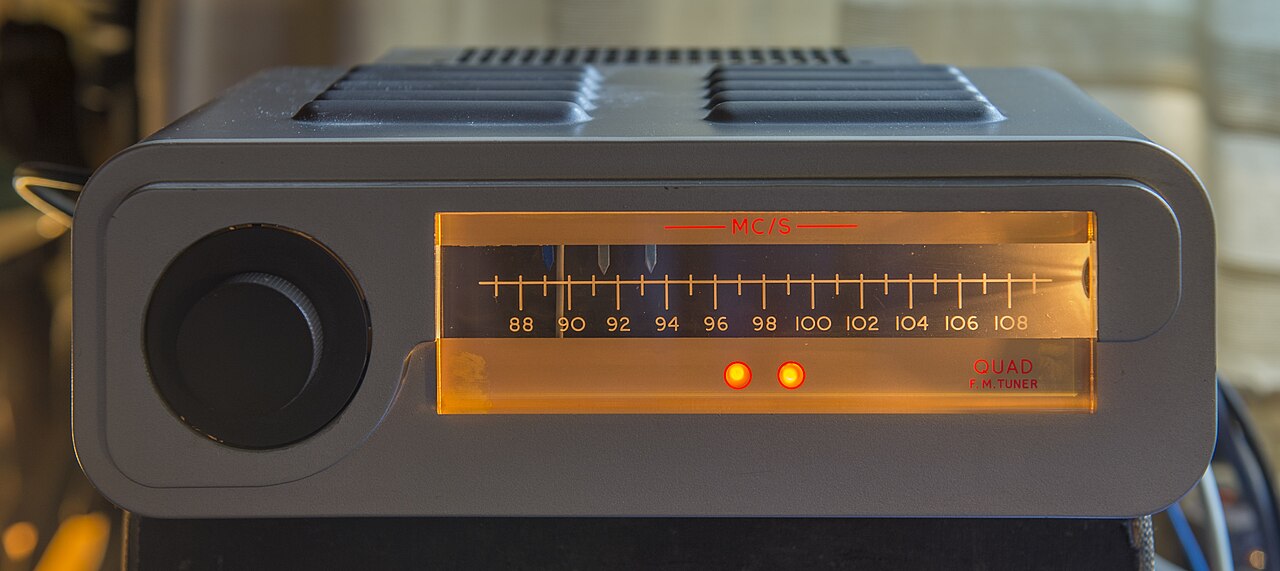

Pilot 19 kHz pełni dwie role. Po pierwsze, informuje odbiornik, że stacja nadaje program stereofoniczny. Po jego wykryciu na panelu starszego tunera zapalała się lampka „STEREO”, a współczesne radio może pokazać odpowiednią ikonę.
Po drugie, pilot jest precyzyjnym punktem odniesienia. Informacja L-R została umieszczona wokół podnośnej 38 kHz, czyli częstotliwości dokładnie dwa razy wyższej. Sama podnośna jest w emisji wytłumiona, aby nie marnować mocy nadajnika. Dekoder musi ją więc odtworzyć lokalnie, podwajając częstotliwość odebranego pilota. Zgodność fazy ma znaczenie: bez niej kanały zostałyby rozdzielone nieprawidłowo.
Dziewiętnaście kiloherców leży tuż ponad zasadniczym pasmem programu FM kończącym się przy 15 kHz. Większość dorosłych słuchaczy i tak nie usłyszałaby tak wysokiego tonu, ale odbiornik usuwa go przed skierowaniem dźwięku do wzmacniacza. To dlatego pilot wykonuje ważną pracę, pozostając dla słuchacza praktycznie niewidoczny.
Jak z sumy i różnicy powstają dwa kanały?
Po odzyskaniu obu części dekoder wykonuje proste działania. Dodaje L+R do L-R, a wynik odpowiada dwukrotności kanału lewego. Następnie odejmuje L-R od L+R i otrzymuje dwukrotność kanału prawego. Po odpowiednim zmniejszeniu poziomów na wyjściu pojawiają się dwa właściwe sygnały.
Najlepiej widać to na prostym przykładzie. Jeżeli dany instrument został nagrany jednakowo w obu kanałach, występuje w sumie L+R, ale znika z różnicy L-R. Odbieramy go więc pośrodku sceny. Gdy dźwięk znajduje się głównie po lewej stronie, suma i różnica zawierają inne proporcje, dzięki którym dekoder potrafi odtworzyć jego położenie.
Pomysł jest elegancki również dlatego, że awaria lub brak dekodera stereo nie usuwa żadnego fragmentu programu. Mono nie oznacza odtwarzania tylko jednego kanału nagrania. Jest kontrolowaną sumą obu stron.
Dlaczego przy słabym sygnale stereo zaczyna szumieć?
Różnica L-R zajmuje wyższą część widma multipleksu niż podstawowy sygnał mono. W odbiorze FM szum rośnie wraz z częstotliwością sygnału modulującego, dlatego kanał różnicowy staje się podatny na zakłócenia wcześniej niż L+R. Efekt słychać szczególnie w samochodzie na obrzeżach zasięgu: środek nagrania pozostaje jeszcze zrozumiały, ale przestrzeń stereo zaczyna syczeć i drżeć.
Wiele tunerów nie czeka, aż odbiór całkowicie się rozsypie. Stopniowo zmniejsza udział L-R, zwężając panoramę, albo przełącza się na mono. Dwa głośniki nadal mogą grać, lecz dostają wtedy ten sam sygnał. To nie usterka, lecz rozsądny kompromis: rezygnacja z separacji kanałów poprawia stosunek sygnału do szumu.
Jeśli odbiornik ma ręczny przycisk mono, warto go wypróbować przy odległej stacji. Gdy szum wyraźnie maleje, przyczyną zwykle nie jest wzmacniacz ani głośniki, ale zbyt słaby sygnał dla stabilnego zdekodowania części stereofonicznej. Lepsza antena, prawidłowe ustawienie przewodu antenowego lub inne położenie radia może przywrócić czyste stereo.
Po co ograniczenie dźwięku do 15 kHz?
Granica pasma audio nie jest przypadkowa. Między końcem programu mono a pilotem 19 kHz musi pozostać odstęp, który ułatwia ich rozdzielenie filtrami. Nadajnik ogranicza więc najwyższe częstotliwości dźwięku przed utworzeniem multipleksu. Dokumenty techniczne dla urządzeń nadawczych, takie jak norma ETSI EN 302 018, opisują wymagania i metody pomiaru sprzętu pracującego w usłudze FM.
Stosuje się również preemfazę: wysokie tony są przed emisją wzmacniane według określonej charakterystyki, a odbiornik osłabia je w sposób odwrotny. Razem z nimi maleje szum powstający w torze radiowym. W większości Europy używa się stałej czasowej 50 mikrosekund, natomiast między innymi w Ameryce Północnej 75 mikrosekund. Nadajnik i odbiornik muszą stosować ten sam wariant, inaczej barwa dźwięku będzie nieprawidłowa.
Stereo nie jest jedynym pasażerem
W sygnale FM może znaleźć się jeszcze więcej informacji. Na podnośnej 57 kHz, czyli trzeciej harmonicznej pilota 19 kHz, działa RDS. To on przesyła nazwę stacji, identyfikator programu, listę alternatywnych częstotliwości i krótkie teksty. Mechanizm ten opisaliśmy szerzej w artykule o tym, co oznaczają RDS, AF, TA i TP.
Istnieją też dodatkowe podnośne przeznaczone do usług pomocniczych. Federal Communications Commission opisuje zasady ich wykorzystywania w emisji FM w Stanach Zjednoczonych. Dla zwykłego słuchacza najważniejsze jest jednak to, że wszystkie te elementy są rozdzielone częstotliwościowo i nie powinny przeszkadzać sobie nawzajem.
Mały techniczny cud, którego zwykle nie zauważamy
Stereofoniczne FM jest przykładem dobrze zaprojektowanej ewolucji standardu. Zachowało pełną użyteczność starszych odbiorników, dodało drugi kanał bez przydzielania stacji drugiej częstotliwości, a później znalazło jeszcze miejsce na dane RDS. Wszystko dzieje się w jednym sygnale, który tuner rozkłada na składniki w czasie rzeczywistym.
Gdy kontrolka stereo gaśnie na słabszym odcinku trasy, radio wcale nie „gubi jednego głośnika”. Odkłada na bok bardziej wymagającą informację L-R i pozostawia solidną sumę L+R. A kiedy sygnał znów się poprawia, pilot 19 kHz pozwala dekoderowi zsynchronizować się i przywrócić przestrzeń. Za prostą ikonką na wyświetlaczu kryje się więc precyzyjna matematyka, pomysłowa zgodność wsteczna i standard, który od dziesięcioleci wykonuje swoją pracę niemal niezauważalnie.
