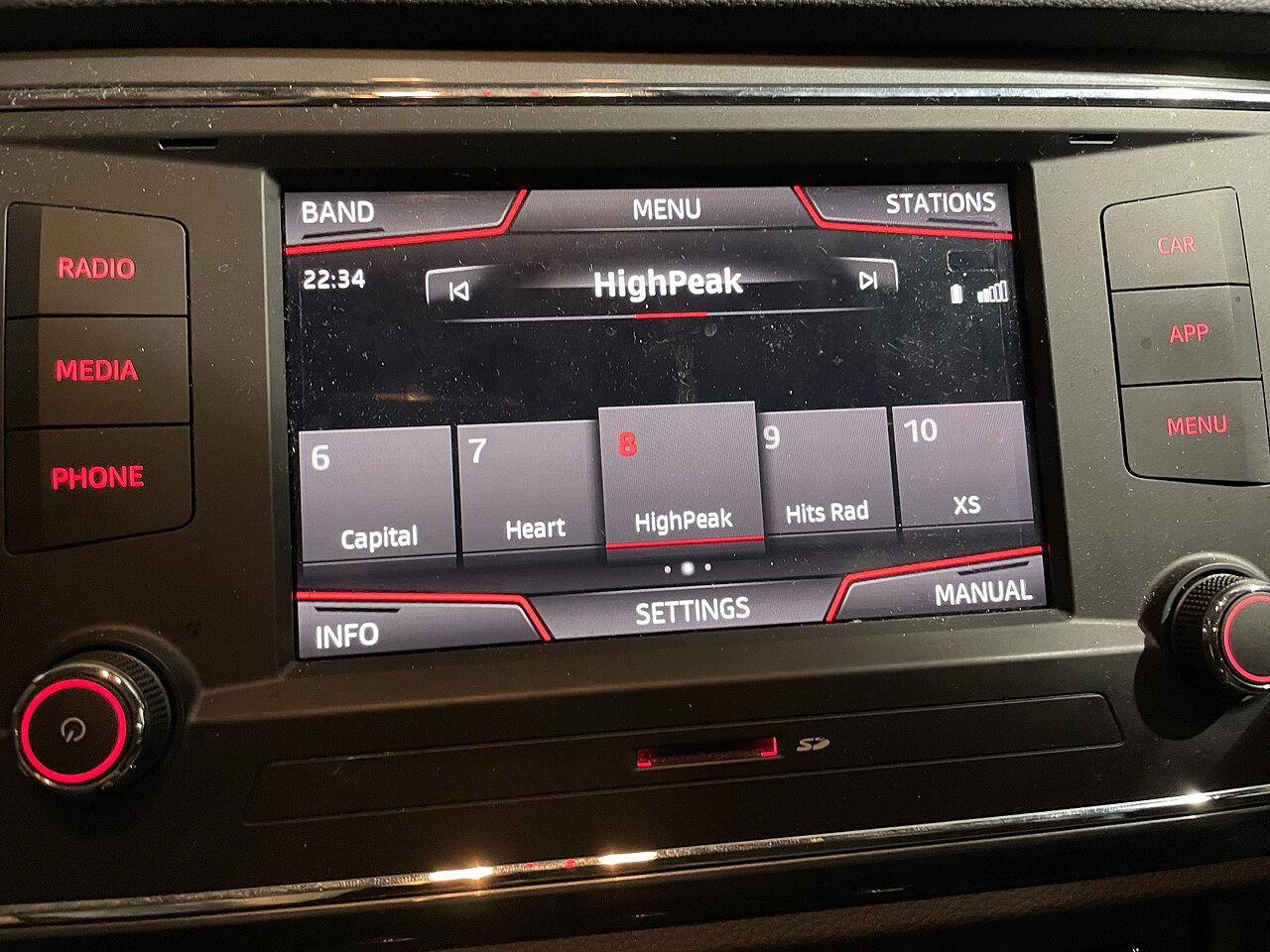

Nazwa stacji odebrana przez RDS na wyświetlaczu samochodowego radia. Fot. Fitzyraz, Wikimedia Commons, licencja CC BY-SA 4.0. Zdjęcie nie zostało zmodyfikowane.
Na skali odbiornika ustawiamy 99,2 MHz, ale po chwili cyfry znikają, a na ekranie pojawia się nazwa stacji. Podczas jazdy radio potrafi samo znaleźć mocniejszy nadajnik tego samego programu, przerwać odtwarzanie muzyki komunikatem drogowym, ustawić zegar, a czasem również pokazać wykonawcę i tytuł utworu. Wszystko to dzieje się w zwykłej analogowej transmisji FM.
Odpowiada za to RDS, czyli Radio Data System. To dyskretny kanał danych dołączony do programu radiowego. Nie zmienia dźwięku FM w transmisję cyfrową i nie jest odmianą DAB+. Przesyła jedynie niewielkie porcje informacji, dzięki którym odbiornik wie, czego słucha i jak ma się zachować.
Cyfrowa wiadomość ukryta obok analogowego dźwięku
W emisji FM dźwięk pozostaje analogowy, ale sygnał przekazywany z nadajnika zawiera więcej elementów niż samo lewe i prawe pasmo audio. RDS wykorzystuje podnośną o częstotliwości 57 kHz. To trzecia harmoniczna pilota stereo 19 kHz, dzięki czemu system można stabilnie zsynchronizować z istniejącą strukturą stereofonicznej emisji FM.
Dane są wysyłane bardzo wolno w porównaniu ze współczesnym internetem, z szybkością 1187,5 bitu na sekundę. Dziś brzmi to niemal komicznie, ale RDS nie musi przenosić zdjęć ani muzyki. Wystarczają mu krótkie identyfikatory, listy częstotliwości, flagi i tekst. Informacje są stale powtarzane, więc odbiornik może je poprawnie odczytać również wtedy, gdy sygnał na chwilę osłabnie.
RDS Forum, organizacja utrzymująca i rozwijająca standard, opisuje RDS jako cyfrowy kanał danych dodany do radia FM. Jego najważniejszym zadaniem od początku było uproszczenie obsługi odbiornika, szczególnie w samochodzie, gdzie ręczne wyszukiwanie kolejnych nadajników tej samej sieci byłoby niewygodne i niebezpieczne.
PS: dlaczego radio pokazuje nazwę stacji?
Najbardziej widoczną funkcją jest PS, czyli Programme Service name. To krótka nazwa programu składająca się w podstawowym RDS z ośmiu znaków. Odbiornik wyświetla ją zamiast częstotliwości, dzięki czemu na ekranie widzimy nazwę rozgłośni, a nie tylko 99,2 czy 105,6 MHz.
Zgodnie z opisem funkcji przygotowanym przez RDS Forum, PS powinien być stałym identyfikatorem stacji. Nie został pomyślany jako przewijany pasek reklamowy ani miejsce na tytuł piosenki. Do dłuższych, zmieniających się informacji służy RadioText. Nadawcy czasem używają jednak dynamicznego PS, przez co osiem znaków zmienia się co kilka sekund. Na prostym wyświetlaczu wygląda to efektownie, ale może utrudniać odbiornikowi prawidłowe rozpoznanie programu.
PI: kod, którego słuchacz zwykle nie widzi
Pod wyświetlaną nazwą kryje się ważniejszy identyfikator: PI, czyli Programme Identification. Jest to kod pozwalający odbiornikowi odróżnić jeden program od drugiego. Nie chodzi o konkretny maszt ani częstotliwość, lecz o zawartość programu.
Ta różnica ma ogromne znaczenie. Ta sama ogólnopolska stacja może korzystać z wielu nadajników pracujących na różnych częstotliwościach. Wszystkie powinny przekazywać zgodny kod PI. Gdy radio znajdzie mocniejszy sygnał, porównuje identyfikator i upewnia się, że nie przełączy słuchacza przypadkiem na inną rozgłośnię nadającą na podobnej częstotliwości.
AF: radio samo szuka lepszego nadajnika
AF oznacza Alternative Frequencies, czyli listę alternatywnych częstotliwości. Stacja przesyła odbiornikowi informację, gdzie w pobliżu można znaleźć ten sam program. Radio samochodowe może okresowo sprawdzać jakość tych sygnałów, a gdy bieżący staje się zbyt słaby, przełączyć się na lepszy.
W praktyce kierowca może przejechać przez kilka obszarów nadawczych bez ręcznego przestrajania odbiornika. Zmiana trwa bardzo krótko, a dźwięk jest na moment wyciszany. Jeżeli sieć nadajników i dane RDS są poprawnie skonfigurowane, słuchacz może nawet nie zauważyć przełączenia.
AF nie jest jednak magicznym skanowaniem całego pasma. Odbiornik korzysta z listy przekazanej przez nadawcę, a następnie potwierdza zgodność programu kodem PI. Błędna lista częstotliwości lub źle przypisany identyfikator może spowodować niechciane przełączenia, dlatego poprawna konfiguracja RDS jest ważną częścią infrastruktury nadawczej.
TP i TA: dwie podobne kontrolki, dwa różne znaczenia
Na panelach samochodowych często widzimy skróty TP i TA. Łatwo uznać je za dwie nazwy tej samej funkcji, ale pełnią inne role.
- TP, Traffic Programme, informuje, że dana stacja regularnie nadaje komunikaty drogowe.
- TA, Traffic Announcement, jest sygnałem włączanym tylko na czas konkretnego komunikatu.
Gdy TA zostanie aktywowane, radio może automatycznie zwiększyć głośność, przerwać odtwarzanie płyty, pamięci USB lub innego źródła i przełączyć się na wiadomości dla kierowców. Po zakończeniu komunikatu odbiornik wraca do poprzedniego trybu. Zachowanie zależy od ustawień urządzenia, lecz sam mechanizm był projektowany właśnie po to, aby ważna informacja dotarła do kierowcy bez ciągłego słuchania stacji drogowej.
EON: komunikat może przyjść z innego programu
EON, czyli Enhanced Other Networks, rozszerza tę ideę. Pozwala odbiornikowi otrzymywać informacje o innych programach należących do tej samej sieci lub powiązanej grupy. Radio może słuchać jednej stacji, ale wiedzieć, że komunikat drogowy zaczyna się właśnie w innym programie.
Odbiornik może wtedy tymczasowo przełączyć się na wskazaną usługę, odtworzyć wiadomość i wrócić do poprzedniej stacji. Według specyfikacji funkcji RDS EON może przekazywać między innymi nazwę programu, jego alternatywne częstotliwości oraz oznaczenia TP i TA. To przykład funkcji bardzo rozbudowanej technicznie, choć dla słuchacza sprowadzającej się do jednego automatycznego przełączenia.
RadioText, PTY i zegar
RDS potrafi przenieść znacznie więcej niż nazwę stacji. RadioText, oznaczany jako RT, umożliwia przesłanie tekstu o długości do 64 znaków. Może to być tytuł audycji, wykonawca i utwór, hasło stacji albo krótka informacja. W nowszych odbiornikach rozwinięcie RT+ pozwala oznaczyć poszczególne fragmenty tekstu jako nazwę artysty, tytuł piosenki czy adres strony, dzięki czemu urządzenie może je odpowiednio wyświetlić lub zapisać.
PTY, czyli Programme Type, opisuje rodzaj aktualnego programu. Odbiornik może rozpoznać wiadomości, sport, muzykę popularną albo audycję kulturalną. CT przesyła natomiast czas i datę. Dane czasu bazują na UTC, a urządzenie przelicza je na czas lokalny. To właśnie dlatego zegar w niektórych radiach ustawia się sam po odebraniu stacji FM, choć błędnie skonfigurowany nadajnik może niestety równie automatycznie ustawić złą godzinę.
Skąd wziął się RDS?
System powstał przede wszystkim z myślą o mobilnym odbiorze FM. Prace prowadzone w ramach Europejskiej Unii Nadawców rozpoczęły się w latach 70. Pierwsze próby terenowe odbywały się między innymi w Szwajcarii i Szwecji. W 1984 roku opublikowano specyfikację EBU 3244, a pierwsze odbiorniki pokazano w 1987 roku na targach IFA w Berlinie.
Historia opisana przez RDS Forum pokazuje, że podstawowe założenia były bardzo praktyczne: jednoznacznie rozpoznawać program, obsługiwać komunikaty dla kierowców i automatycznie przechodzić między nadajnikami tej samej sieci. W 1990 roku RDS stał się europejskim standardem CENELEC, a pod koniec dekady światowym standardem IEC 62106. W Ameryce Północnej stosowana jest blisko spokrewniona odmiana RBDS.
Dlaczego RDS nadal ma sens?
RDS powstał w czasach, gdy telefon komórkowy był luksusem, a internet nie towarzyszył kierowcy w każdej podróży. Mimo to system nadal wykonuje użyteczną pracę. Nie potrzebuje transmisji komórkowej, konta użytkownika ani połączenia z serwerem. Dane docierają razem z sygnałem FM, więc działają wszędzie tam, gdzie odbierana jest stacja.
Jego przepustowość jest maleńka, lecz do identyfikacji programu, automatycznego strojenia i krótkich komunikatów w zupełności wystarcza. RDS jest dobrym przykładem technologii, która nie próbuje przesłać wszystkiego. Dostarcza dokładnie tyle informacji, ile potrzebuje odbiornik, aby zwykłe radio FM stało się znacznie wygodniejsze.
Następnym razem, gdy podczas jazdy częstotliwość na ekranie zmieni się w nazwę stacji albo audycja wróci po komunikacie drogowym, będzie wiadomo, że nie zrobił tego internet ani cyfrowe radio. To niewielki strumień danych ukryty w analogowym sygnale, wykonujący swoją pracę niemal niezauważalnie od kilku dekad.
