Włączenie starego odbiornika nie oznaczało natychmiastowego pojawienia się muzyki. Najpierw zapalała się lampka skali, wewnątrz obudowy zaczynały żarzyć się niewielkie szklane bańki, a z głośnika dobiegał co najwyżej cichy szum. Dopiero po kilkunastu lub kilkudziesięciu sekundach radio budziło się do życia. Nie był to kaprys konstruktorów ani oznaka zużycia. Tyle czasu potrzebował podstawowy element ówczesnej elektroniki — lampa elektronowa.
W lampowym odbiorniku niemal każdy etap obróbki sygnału zależał od elementu, który musiał osiągnąć właściwą temperaturę. Dlatego charakterystyczne oczekiwanie po przekręceniu gałki było wpisane w zasadę działania urządzenia. Żeby zrozumieć ten moment, trzeba zajrzeć do wnętrza lampy i zobaczyć, jak ciepło zamieniało się w sterowany przepływ elektronów.
Najpierw trzeba było rozgrzać katodę
Lampa elektronowa jest szczelną bańką, z której usunięto niemal całe powietrze. W środku znajdują się metalowe elektrody. Najważniejsze z nich to katoda, z której wydostają się elektrony, oraz anoda, która je przyciąga. Sama obecność dwóch kawałków metalu w próżni jednak nie wystarcza. Katoda musi zostać silnie podgrzana.
Odpowiada za to żarnik albo oddzielna grzałka umieszczona wewnątrz katody. Po doprowadzeniu prądu element grzejny podnosi temperaturę powierzchni emisyjnej. Elektrony zyskują wtedy energię potrzebną do opuszczenia metalu — zjawisko to nazywa się emisją termoelektronową. Podobną zasadę, choć w innym urządzeniu, opisuje polskie wydanie podręcznika OpenStax przy omawianiu lampy rentgenowskiej: elektrony opuszczają rozgrzaną katodę i są przyspieszane w stronę anody.
Proces nie zaczyna się z pełną wydajnością natychmiast. Grzałka, izolacja i sama katoda mają określoną pojemność cieplną. Muszą zgromadzić energię i osiągnąć temperaturę roboczą. Dopóki katoda jest zbyt chłodna, emituje za mało elektronów, aby poszczególne stopnie odbiornika pracowały poprawnie. To właśnie fizyczne nagrzewanie, a nie powolne „ładowanie fal”, odpowiadało za zwłokę.
Od zaworu do wzmacniacza
Najprostsza lampa z dwiema elektrodami działa jak zawór elektryczny: pozwala prądowi płynąć przez próżnię przede wszystkim w jednym kierunku. Z takiego pomysłu wyrósł detektor radiowy Johna Ambrose’a Fleminga. Zachowany egzemplarz jego wczesnej lampy i związek wynalazcy z pracami nad dalekosiężną łącznością radiową opisuje University College London.
Przełomem okazało się dodanie pomiędzy katodą i anodą trzeciej elektrody — ażurowej siatki sterującej. Niewielka zmiana napięcia na siatce mogła regulować znacznie większy prąd płynący do anody. Tak powstała trioda, zdolna do wzmacniania słabych sygnałów. National Museum of American History datuje eksperymentalny Audion Lee de Foresta na 1906 rok i wskazuje, że konstruktor rozwinął wcześniejsze prace Thomasa Edisona oraz Fleminga.
Właśnie możliwość wzmacniania była dla radia kluczowa. Sygnał odebrany przez antenę bywa bardzo słaby. Lampa mogła go wzmocnić, pomóc wydzielić z fali nośnej dźwięk, wytworzyć lokalne drgania potrzebne do przemiany częstotliwości, a na końcu dostarczyć moc do głośnika. Jedna zasada fizyczna znalazła więc zastosowanie w kilku różnych miejscach odbiornika.
Dlaczego radio czekało na wszystkie lampy
Typowy odbiornik nie miał jednej lampy. Poszczególne egzemplarze pełniły wyspecjalizowane role: wzmacniały sygnał radiowy, pracowały jako mieszacz i generator, wzmacniały częstotliwość pośrednią, demodulowały audycję oraz napędzały głośnik. Osobna lampa mogła prostować prąd z sieci i zasilać pozostałe stopnie napięciem stałym.
To oznaczało, że całe radio było gotowe dopiero wtedy, gdy ruszył kompletny łańcuch. Jeżeli lampa wzmacniacza małej częstotliwości nagrzała się wcześniej niż mieszacz, głośnik potrafił już szumieć, ale audycji nadal nie było. Gdy kolejne stopnie osiągały warunki pracy, poziomy napięć się stabilizowały, a stacja stopniowo stawała się słyszalna. W niektórych odbiornikach dźwięk pojawiał się miękko i po chwili nabierał pełnej głośności.
Konstruktorzy dobierali lampy o zbliżonym czasie rozgrzewania, zwłaszcza gdy ich grzałki łączono szeregowo. Było to ważne nie tylko dla wygody słuchacza. Zbyt duże różnice mogły powodować niekorzystne przeciążenia podczas startu. Kolekcje Science Museum Group dobrze pokazują, jak wiele odmian lamp — diod, triod, pentod i bardziej złożonych konstrukcji — powstało dla różnych funkcji w technice radiowej.
Skąd brało się ciepło w drewnianej skrzynce
Żarzenie katod pochłaniało energię nawet wtedy, gdy radio grało cicho. Do tego dochodziły straty w zasilaczu i ciepło wydzielane na anodach lamp. Kilka lub kilkanaście rozgrzanych elementów zamkniętych w obudowie działało trochę jak niewielki grzejnik. Otwory wentylacyjne na tylnej ściance nie były ozdobą — umożliwiały przepływ powietrza i chroniły podzespoły oraz mebel przed nadmierną temperaturą.
Ciepło miało praktyczne konsekwencje. Kondensatory elektrolityczne wysychały, rezystory zmieniały parametry, a kurz osiadający na gorących częściach dawał charakterystyczny zapach. Lampy również się zużywały: warstwa emisyjna katody stopniowo traciła zdolność uwalniania elektronów. Odbiornik mógł wtedy grać ciszej, gorzej odbierać słabe stacje albo potrzebować więcej czasu na start.
Nie należy jednak uruchamiać starego, nieprzeglądanego radia tylko po to, by zobaczyć żar lamp. W wiekowych odbiornikach awarii ulegają elementy izolacyjne i kondensatory, a wewnątrz występują niebezpieczne napięcia. Bezpieczniejsze jest zlecenie pierwszego uruchomienia osobie, która potrafi ocenić stan zasilacza i instalacji sieciowej.
Czy pomarańczowy blask oznaczał, że lampa jest sprawna?

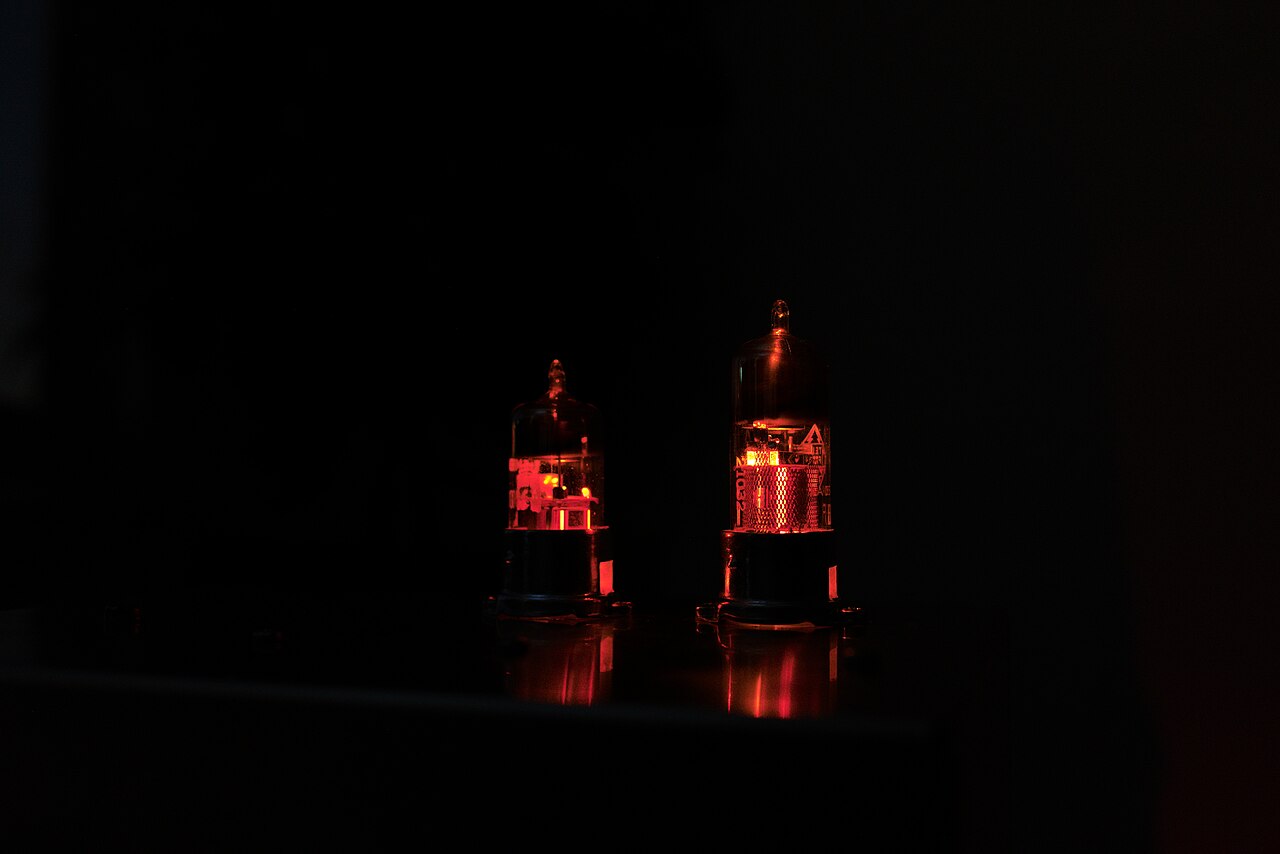

Niekoniecznie. Widoczny pomarańczowy punkt lub cienka świecąca linia zwykle pochodziły od rozgrzanego żarnika. Dowodziło to, że obwód grzania działa, ale nie gwarantowało właściwej emisji katody ani sprawności wszystkich elektrod. Lampa mogła się żarzyć, a mimo to mieć małe wzmocnienie, przerwę wewnętrzną lub pogorszoną próżnię.
Na szkle wielu lamp widać srebrzystą albo ciemną warstwę. To tak zwany getter — materiał zastosowany podczas produkcji do wiązania resztek gazów. Nie jest to przypalenie. Jeżeli jednak nalot stał się mlecznobiały, zwykle oznacza to, że do bańki dostało się powietrze i lampa utraciła próżnię. Takiego elementu nie przywróci do życia dłuższe nagrzewanie.
Transystor zmienił rytm słuchania
Półprzewodnikowy tranzystor nie potrzebuje rozgrzanej katody ani szklanej bańki z próżnią. Po włączeniu może rozpocząć pracę praktycznie od razu, zużywa znacznie mniej energii i daje się miniaturyzować. Wynalazek tranzystora, za który John Bardeen, Walter Brattain i William Shockley otrzymali Nagrodę Nobla w dziedzinie fizyki w 1956 roku, otworzył drogę do lekkich odbiorników zasilanych niewielkimi bateriami.
Zmieniło się nie tylko wnętrze urządzenia. Radio przestało być meblem oczekującym w salonie na wieczorną audycję. Można je było zabrać do kuchni, ogrodu, samochodu czy na plażę, a dźwięk pojawiał się zaraz po przesunięciu przełącznika. Zniknął krótki rytuał oczekiwania, który dla kilku pokoleń słuchaczy był tak naturalny, jak dziś moment łączenia aplikacji ze strumieniem.
Co naprawdę działo się przez te kilkanaście sekund
Stare radio nie „szukało” wtedy stacji. Grzałki podnosiły temperaturę katod, narastała emisja elektronów, uruchamiały się kolejne stopnie wzmacniania i przemiany sygnału, a zasilacz dochodził do właściwych napięć. Dopiero współpraca wszystkich lamp pozwalała zmienić słaby sygnał z anteny w dźwięk zdolny poruszyć membranę głośnika.
Dlatego opóźnienie po włączeniu jest jednym z najlepiej słyszalnych śladów dawnej technologii. Przypomina, że w lampowym odbiorniku radio rodziło się nie tylko z fal elektromagnetycznych, lecz także z ciepła, próżni i cierpliwego ruchu elektronów wewnątrz szklanych baniek.
